FLUKE NORMA 高精度功率分析仪

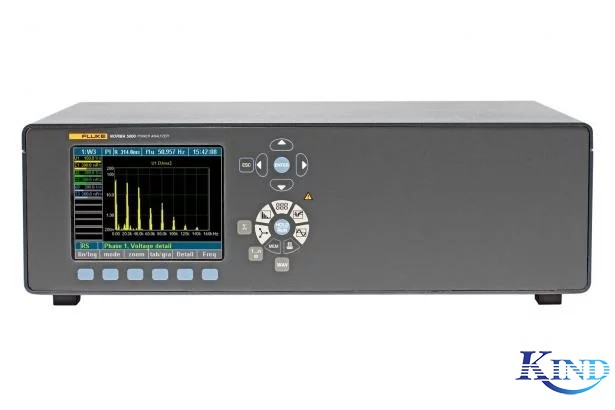

FLUKE NORMA 5000/4000/4000CN 高精度功率分析仪

  • 用户界面:
  • 操作系统:
  • 键盘类型:
  • 型号: NORMA 5000/4000/4000CN 高精度功率分析仪

FLUKE NORMA 5000/4000/4000CN 高精度功率分析仪

上海仁厚电子有限公司  Shanghai Kind Electronics Co., Ltd.

美国福禄克 Norma 功率计|功率分析仪:电力电子测试和开发领域可靠的高准确度测量工具

结构紧凑的 Fluke Norma 系列功率检测分析仪/功率计提供了最新的测量技术来帮助从事马达、逆变器、照明、电源、变压器和汽车零件开发和测试的工程师,使其产品生产率更高。



Fluke Norma 系列功率检测分析仪/功率计采用了拥有专利的高带宽架构,能够精度测量单相或三相电流和电压、谐波分析、快速傅里叶变换(FFT)分析,以及计算功率和其它计算值。

该功率检测仪/功率计系列包括 Fluke Norma 4000 三相电能分析仪和 Fluke Norma 5000 六相功率检测分析仪/功率计。这些坚固、高精密度的功率检测分析仪/功率计具有无可比拟的性价比,无论是现场使用,还是作为实验室或试验台上的台式仪器,都非常方便、可靠。

应用:

  •  电动马达和逆变驱动系统功率检测分析–功率计通过详尽地频谱分析和动态扭矩计算,可准确测量由逆变器引起的开关损耗,并且能够全面评估高频下的扭矩瞬态和谐波。

  • 逆变器驱动系统功率检测分析–功率计可同时测量相同事件窗口内所有的电气和机械功率参数,使用户能够观察一个部件对另一部件的影响,或其对整个系统的影响。

  • 照明系统功率检测分析 - 功率计独有的高达 10 MHz 的带宽,以及高达 1 MHz 的高采样率,可详尽分析整流器输出信号。独有的分流器技术能够在非常高的频率下进行功率检测。同时,测量输入和输出功率的功能提供了整流器损耗计算能力。

  • 变压器功率检测分析–功率计同步测量6相功率,即使在非常小的功率因数下,亦可以计算出高准确度大功率变压器的效率和损耗,还能够同步测量多相变压器线圈的电阻。

  • 汽车功率检测分析–功率计同步测量电气输入和机械输出,能够提供关于个体零件以及整个驱动系统的效率和损耗的数据。

Fluke Norma 4000功率检测分析仪/功率计:非常适合于现场测试,以无可比拟的性价比提供了方便、直观的操作方式。其特性包括: 1~3 个功率模块,5.7″/144 mm 彩色显示屏,谐波分析、FFT 分析、示波器模式、矢量图、记录仪功能,Fluke NormaView PC 软件,以及 4 MB RAM 数据存储器。

Fluke Norma 5000功率检测分析仪/功率计: Fluke Norma 5000 六相功率分析仪提供了市场同类产品中最高的带宽,是变频器和照明设备开发的最佳测试和分析工具。其特性包括: 3~6 个功率模块、可选的内置打印机,以及以上所述 Fluke Norma 4000 功率分析仪的所有特性和功能。

  • 用户可选的平均时间 — 15 ms~3600 s,适合于动态测量

  • 功率检测分析仪/功率计简单的用户界面确保操作简单、直观

  • 标准配置允许用户精确指定适合其特定应用的相应功能

  • 同时并行采集所有相,精确显示所有相上在某一精确时间点的动态事件

  • 功率检测仪/功率计所有的输入是电隔离的,避免各种应用中的短路

  • 高达 40 次的电压、电路和功率谐波

  • FFT 分析、矢量图、记录仪功能,以及数字示波器(DSO)模式

  • 功率检测分析仪/功率计4 MB 板载存储器(可扩展至 128 MB),用于存储测量值

  • 快速、方便地连接到 PC – RS232 和 USB 为标配。可选 IEEE488、Ethernet 或 USB2.0

  • PI1过程接口,可通过外部传感器测量扭矩和速率。含4路模拟输出,可方便地用于马达和驱动应用。

  • 341 kHz 或 1 MHz 采样率,可进行详尽的信号分析

  • 直流~3 MHz/10 MHz 带宽,可靠的测量准确度。

  • 包括 Fluke NormaView PC 软件,可用来下载数据、分析和编写报告。

通用技术指标
模块数量Fluke Norma 4000: 1 ~ 3Fluke Norma 5000: 3、4 或 6
功率检测仪/功率计重量Fluke Norma 4000: 约 5 kg (11 lb.)Fluke Norma 5000: 约 7 kg (15 lb.)
功率检测仪/功率计尺寸Fluke Norma 4000: 150 mm x 237 mm x 315 mm(5.9 in x 9.3 in x 12.4 in)Fluke Norma 5000: 150 mm x 447 mm x 315 mm(5.9 in x 17.6 in x 12.4 in)
内置打印机Fluke Norma 4000: 无Fluke Norma 5000: 有 (可选)
显示  彩色,5.7“ / 144 mm - 320 x 240 像素  用户可选的背光照明和对比度
带宽  直流~3 MHz 或 直流~10 MHz,取决于输入模块
基本准确度  0.2%、0.1% 或 0.03%,取决于输入模块
功率检测仪/功率计采样率  0.33 MHz或1 MHz,取决于输入模块
功率计电压输入范围  0.3 V ~ 1000 V
电流输入范围(直接输入,不使用分流器)  0.03 mA~20 A,取决于输入模块
配置存储器  4 MB
设置存储器  0.5 MB
快速傅里叶变换 (FFT)  高至40次谐波
RS-232/USB 接口  标配
PI1 处理接口(8 个模拟/脉冲输入和 4 个模式输出)  选件
IEEE 488.2/GPIB 接口 (1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s)  选件
Fluke NormaView PC 软件 (用户数据的下载、分析和编写报告)  标配






    基本功能
    快速傅里叶变换 (FFT)  计算谐波并以图形标识。最多可同时显示3个谐波频谱。  被测值: 每相 U、I 和 P。  阶次: 1 次~40 次谐波,最大半采样频率。
    数字示波器(DSO)  同时显示多达 3 个测量值(采样值)。快速查看波形和失真。
    积分功能 (能量)  同时显示多达 6 个可配置数字值。开始/停止条件和正/负向选项。
    矢量图  可显示多达6路信号的基波矢量图。可方便测试仪器的正确连接,以及快速查看每路信号的相位角。
    功率检测记录仪  显示一定时间段内的平均值,进行趋势分析。
    RAM数据存储  储存采样值和平均值;开始/停止条件设置。  大约 4MB 可用于储存测量值。存储器可扩展至128 MB.
    配置  将分析仪设置为以所需的格式测量并显示数据。



    环境条件
    功率检测仪/功率计工作温度范围  5 °C ~ 35 °C (41 °F ~ 95 °F)
    储存温度范围  -20 °C ~ 50 °C (-4 °F ~ 122 °F)
    外壳材料  Fluke Norma 功率分析仪结构非常紧凑,并采用实心金属外壳,满足苛刻的 EMC 要求。
    气候类型  KYG DIN 40040,最大 85% 相对湿度,无凝结。
    电源  85~264 V 交流,50~60 Hz,直流 100~260 V。 40 VA 带开关的欧式插头。 可提供相同型号的电流接线柱。
    测量输入  安全插孔,4 mm,每路输入2个。外部分流器通过BNC插座连接。
    选件  薄膜键盘,带光标键——功能键和直接功能键。
    连接  三相分析仪的后面板



    被测值

      无缝计算每路输入的平均值。在三相系统中,还可计算三相的总功率和平均电压和电流。在同步模式下,还计算基波H01的这些值。  Urms 有效值,Urm 整形平均值,Um 均值  Up-, Up+, Upp 峰值  Ucf 波峰因数Ucf, Uff 波形因子  Ufc 基波含量  Uthd 失真因子DIN、IEC  Irms有效值、Irm整形平均值、Im均值  Ip-, Ip+, Ipp 峰值  Icf 波峰因数Icf、Iff 波形因子  Ifc基波含量  Ithd失真因子DIN、IEC  P有功功率 [W]  Q无功功率 [Var]  S 视在功率 [VA]  ë、cos相位角  以下参数的积分功能: 有功功率P、无功功率Q、视在功率S、(Um) 和电流 (Im),  4位或5位数字,取决于测量值。



    频率和同步
    功率检测仪/功率计量程  直流和0.2 Hz~采样率
    功率检测仪/功率计精度  ±0.01 % 测量值(读数)

    • 可选通道:所有的U/I或外部输入。• 可向信号施加三个不同频率的低通滤波器中的任意一个。• 频率在屏幕顶部总是可见。• 可将仪器背部的BNC同步插孔作为输入或输出。• 可测量最高达功率模块采样率的输入信号。最大电平必须高于 50 V。• 输出信号为脉冲式 5 V TTL信号(频率取决于测得的公布频率)



    配置存储器

      可将多达 15 组用户配置保存到永久性存储器,并随后调用。未保存的修改在关闭仪器后将被丢失。



    接口

      RS232 接口,可升级固件以及与PC交换数据。可通过一个外部转换器连接一台打印机。
    选件  IEEE 488.2 / 1 MBit/s  Ethernet / 10 MBit/s or 100 Mbit/s



    标准和安全
    电气安全  EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III) ,  污染等级2,安全类别 I  变压器为 EN 61558  附件为 EN 61010-2-031/032
    功率检测仪/功率计最大输入  对电压输入测量量程为 1000 Veff、2 kVpeak  对电流输入测量量程为 10 Aeff, 20 Apeak
    测试电压电网输入 外壳(保护导体): 1.5 KV ac电网连接 测量输入: 5.4 kV ac测量输入 外壳: 3.3 kV ac测量输入 输入: 5.4 kV
    电磁抗扰性辐射: IEC 61326-1、EN 50081-1、EN 55011 Class B抗扰性: IEC 61326-1 / 附录 A (工业部分)、EN 50082-1

    功率模块

    Fluke Norma 4000功率检测分析仪/功率计可安装多达3个功率模块,Fluke Norma 5000功率检测分析仪/功率计可安装多达6个功率模块。用户可根据其应用类型,从各种各样可选的功率模块选择适合其应用的功率模块。技术指标会根据所选功率模块而有所不同。

    每个插入式功率模块包括1路电压和1路电流测量通道。每个单元有一个测量通道可用。然而,每个单元仅可使用一种类型的通道。

    功率模块概述

    功率模块通道
    PP42准确度: 0.2% (0.1% 读数 + 0.1 % 量程)电流量程: 20 A采样率: 341 kHz带宽: 3 MHz
    PP50准确度: 0.1% (0.05% 读数 + 0.05 % 量程)电流量程: 10 A采样率: 1 MHz带宽: 10 MHz
    PP54准确度: 0.1% (0.05% 读数 + 0.05 % 量程)电流量程: 10 A采样率: 341 kHz带宽: 3 MHz
    PP64准确度: 0.03% (0.02% 读数 + 0.01% 量程)电流量程: 10 A采样率: 341 kHz带宽: 3 MHz
    型号名称描述
    Fluke Norma 4000

    功率检测仪/功率计

    Fluke Norma 5000

    功率检测仪/功率计


    简要说明 | 说明
    Fluke-N4K 1PP42  Fluke-Norma 4000,单相,带 PP42 电源相位输入模块
    Fluke-N4K 3PP42  Fluke-Norma 4000,三相,带 3xPP42 电源相位输入模块
    Fluke-N4K 3PP42I  Fluke-Norma 4000,三相,带 3xPP42 电源相位输入模块和 IEEE488/ 以太网接口
    Fluke-N4K 3PP42IP  Fluke-Norma 4000,三相,带 3xPP42 电源相位输入模块、 IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N4K 3PP42B  Fluke-Norma 4000,三相,带 3xPP42 电源相位输入模块和电流接线柱
    Fluke-N4K 3PP42IB  Fluke-Norma 4000,三相,带 3xPP42 电源相位输入模块、电源接线柱和 IEEE488 / 以太网接口
    Fluke-N4K 3PP42IPB  Fluke-Norma 4000,三相,带 3xPP42 电源相位输入模块、电流接线柱、IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N4K 3PP50  Fluke-Norma 4000,三相,带 3xPP50 电源相位输入模块
    Fluke-N4K 3PP50I  Fluke-Norma 4000,三相,带 3xPP50 电源相位输入模块和 IEEE488 / 以太网接口
    Fluke-N4K 3PP50IP  Fluke-Norma 4000,三相,带 3xPP50 电源相位输入模块、 IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N4K 3PP52IB  Fluke-Norma 4000,三相,带 3xPP52 电源相位输入模块、电源接线柱和 IEEE488 / 以太网接口
    Fluke-N4K 3PP54I  Fluke-Norma 4000,三相,带 3xPP54 电源相位输入模块和 IEEE488 / 以太网接口
    Fluke-N4K 3PP54IP  Fluke-Norma 4000,三相,带 3xPP54 电源相位输入模块、 IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N5K 3PP50  Fluke-Norma 5000,三相,带 3xPP50 电源相位输入模块

      Fluke-Norma 5000,三相,带 3xPP50 电源相位输入模块和 IEEE488 / 以太网接口
    Fluke-N5K 3PP50IP  Fluke-Norma 5000,三相,带 3xPP50 电源相位输入模块、 IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N5K 3PP54  Fluke-Norma 5000,三相,带 3xPP54 电源相位输入模块
    Fluke-N5K 3PP54I  Fluke-Norma 5000,三相,带 3xPP54 电源相位输入模块和 IEEE488 / 以太网接口
    Fluke-N5K 3PP54R  Fluke-Norma 5000,三相,带 3xPP54 电源相位输入模块和打印机
    Fluke-N5K 3PP54IP  Fluke-Norma 5000,三相,带 3xPP54 电源相位输入模块、 IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N5K 3PP54IR  Fluke-Norma 5000,三相,带 3xPP54 电源相位输入模块、 IEEE488 / 以太网接口和打印机
    Fluke-N5K 3PP64  Fluke-Norma 5000,三相,带 3xPP64 电源相位输入模块
    Fluke-N5K 3PP64I  Fluke-Norma 5000,三相,带 3xPP64 电源相位输入模块和 IEEE488 / 以太网接口
    Fluke-N5K 3PP64IP  Fluke-Norma 5000,三相,带 3xPP64 电源相位输入模块、 IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N5K 3PP64R  Fluke-Norma 5000,三相,带 3xPP64 电源相位输入模块和打印机
    Fluke-N5K 3PP64IR  Fluke-Norma 5000,三相,带 3xPP64 电源相位输入模块、 IEEE488 / 以太网接口和打印机
    Fluke-N5K 3PP64IPR  Fluke-Norma 5000,三相,带 3xPP64 电源相位输入模块、 IEEE488 / 以太网接口、模拟/数字输出通道和打印机
    Fluke-N5K 4PP54  Fluke-Norma 5000,三相,带 4xPP54 电源相位输入模块
    Fluke-N5K 4PP54IP  Fluke-Norma 5000,三相,带 4xPP54 电源相位输入模块、 IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N5K 6PP42IB  Fluke-Norma 5000,三相,带 6xPP42 电源相位输入模块、电源接线柱和 IEEE488 / 以太网接口
    Fluke-N5K 6PP42IBR  Fluke-Norma 5000,三相,带 6xPP42 电源相位输入模块、电源接线柱、IEEE488 / 以太网接口和打印机
    Fluke-N5K 6PP50IP  Fluke-Norma 5000,三相,带 6xPP50 电源相位输入模块、 IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N5K 6PP50IR  Fluke-Norma 5000,三相,带 6xPP50 电源相位输入模块、 IEEE488 / 以太网接口和打印机
    Fluke-N5K 6PP50IPR  Fluke-Norma 5000,三相,带 6xPP50 电源相位输入模块、 IEEE488 / 以太网接口、模拟/数字输出通道和打印机
    Fluke-N5K 6PP50I  Fluke-Norma 5000,三相,带 6xPP50 电源相位输入模块和 IEEE488 / 以太网接口
    Fluke-N5K 6PP54I  Fluke-Norma 5000,三相,带 6xPP54 电源相位输入模块和 IEEE488 / 以太网接口
    Fluke-N5K 6PP54IP  Fluke-Norma 5000,三相,带 6xPP54 电源相位输入模块、 IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N5K 6PP54IR  Fluke-Norma 5000,三相,带 6xPP54 电源相位输入模块、 IEEE488 / 以太网接口和打印机
    Fluke-N5K 6PP54IPR  Fluke-Norma 5000,三相,带 6xPP54 电源相位输入模块、 IEEE488 / 以太网接口、模拟/数字输出通道和打印机
    Fluke-N5K 6PP64I  Fluke-Norma 5000,三相,带 6xPP64 电源相位输入模块和 IEEE488 / 以太网接口
    Fluke-N5K 6PP64IP  Fluke-Norma 5000,三相,带 6xPP64 电源相位输入模块、 IEEE488 / 以太网接口和模拟/数字输出通道
    Fluke-N5K 6PP64IR  Fluke-Norma 5000,三相,带 6xPP64 电源相位输入模块、 IEEE488 / 以太网接口和打印机
    Fluke-N5K 6PP64IPR  Fluke-Norma 5000,三相,带 6xPP64 电源相位输入模块、 IEEE488 / 以太网接口、模拟/数字输出通道和打印机


    机架固定套件
    Fluke-N4K Rack KitFluke Norma 4000,19 英寸机架安装套件,带手柄
    Fluke-N5K Rack KitFluke Norma 5000,19 英寸机架安装套件,带手柄
    其他附件
    Norma Printer Paper打印纸,5 卷


    电池,充电器和适配器
    WYE AdaptorFluke Norma WYE Adaptor (external accessory box)
    电缆和硬件
    Measurement Cable SetMeasurement Cable Set (for one power phase)
    选件
    10 A Traxial Shunt10 A Traxial Shunt
    100 A Shunt100 A Shunt with Cables (0.001 Ω, 0 to 0.5 MHz)
    150 A Shunt150 A Shunt with Cables (0.5 mΩ, 0 to 0.5 MHz)
    30 A Traxial Shunt30 A Traxial Shunt
    300 A Shunt300 A Shunt with Cables (0.1 mΩ, 0 to 1 MHz)
    32 A Planar Shunt32 A Planar Shunt
    500 A Shunt500 A Shunt with Cables (0.1 mΩ, 0 to 0.2 MHz)
    Cables for 32 A Planar ShuntCables for 32 A Planar Shunt
    LG Shunt CablesLG Shunt Cables for High Current Shunts
